Како дизајн и распоред ПЦБ-а обликују модерну електронику?

Садржај

• Увод у ПЦБ дизајн и распоред
• Зашто је дизајн ПЦБ-а важан
• Основни принципи распореда ПЦБ-а
• Уобичајени изазови дизајна
• Најбоље праксе и инжењерска решења
• Разматрања о материјалима и производњи
• Индустријске примене
• Дизајн компромиса и табела поређења
• Објашњен ток рада дизајна ПЦБ-а
• Будући трендови у ПЦБ инжењерству
• Често постављана питања
• Закључак

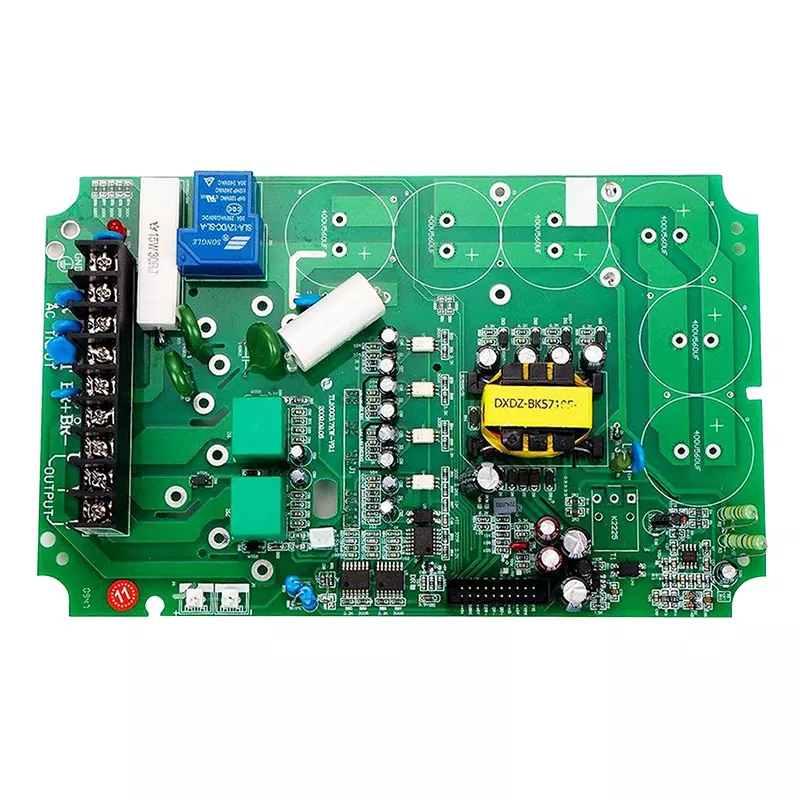

Увод у ПЦБ дизајн и распоред

Дизајн и распоред ПЦБ-а је структурирани процес распоређивања електронских компоненти и усмеравања електричних веза на штампаној плочи. Иако се може чинити да је то чисто техничка дисциплина, то је у ствари баланс електротехнике, механичких ограничења, термичке физике и практичности производње.

Добро дизајнирана штампана плоча обезбеђује да сигнали путују ефикасно, снага се равномерно распоређује, топлота се ефикасно управља, а производ остаје стабилан у стварним условима. Лош дизајн, с друге стране, може довести до сметњи сигнала, прегревања, пада система, па чак и потпуног квара уређаја.

Како електронски уређаји постају све мањи и моћнији, сложеност дизајна ПЦБ-а наставља да расте. Инжењери сада морају узети у обзир сигнале велике брзине, електромагнетну компатибилност, вишеслојно рутирање и компактну интеграцију компоненти.

Зашто је дизајн ПЦБ-а важан

Дизајн ПЦБ-а није само повезивање компоненти – он одређује плафон перформанси електронског производа. Чак и најнапреднији чипови не могу правилно да раде ако распоред плоче уноси шум, отпор или нестабилност.

• Стабилност перформанси:Правилно рутирање обезбеђује чист пренос сигнала.
• Топлотна ефикасност:Добар распоред спречава прегревање и продужава животни век производа.
• Трошкови производње:Оптимизовани дизајни смањују сложеност производње и отпад.
• Поузданост производа:Стабилни распореди минимизирају стопе отказа у условима стреса.
• Скалабилност:Модуларни дизајн омогућава будуће надоградње и ревизије.

Основни принципи распореда ПЦБ-а

Разумевање основних принципа ПЦБ распореда је од суштинског значаја за креирање висококвалитетних електронских система. Ови принципи воде инжењере кроз сваку фазу дизајна.

1. Интегритет сигнала

Интегритет сигнала се односи на квалитет електричних сигнала док путују кроз ПЦБ. Лоше рутирање, превелика дужина трага или сметње могу изобличити сигнале.

2. Дистрибуција струје

Стабилна мрежа за дистрибуцију електричне енергије осигурава да све компоненте добију конзистентан напон без флуктуација или буке.

3. Стратегија уземљења

Добро планирана уземљена раван смањује електромагнетне сметње и побољшава стабилност кола.

4. Управљање топлотом

Мора се узети у обзир расипање топлоте током постављања како би се спречило прегревање осетљивих компоненти.

5. Постављање компоненти

Стратешко постављање смањује дужину трага, побољшава проток сигнала и поједностављује производњу.

Уобичајени изазови дизајна

Инжењери дизајна ПЦБ-а се често суочавају са вишеструким изазовима који могу утицати и на функционалност и на ефикасност производње.

• Електромагнетне сметње између брзих трагова
• Прегревање због лошег термичког дизајна
• Кашњење сигнала код дугих или неправилно рутираних трагова
• Ограничења простора у компактним уређајима
• Ограничења у производњи и питања оптимизације трошкова

Ови изазови често захтевају итеративна побољшања дизајна и валидацију засновану на симулацији пре производње.

Најбоље праксе и инжењерска решења

Успешан дизајн ПЦБ-а ослања се на доказане инжењерске праксе које смањују ризике и побољшавају перформансе.

• Користите кратко и директно рутирање за сигнале велике брзине
• Имплементирајте вишеслојне ПЦБ стекове за сложена кола
• Одвојите аналогно и дигитално уземљење
• Поставите кондензаторе за раздвајање близу пинова за напајање
• Извршите термичку симулацију пре финализације изгледа
• Придржавајте се правила дизајна произвођача рано у процесу

Ове стратегије значајно побољшавају стабилност сигнала, смањују шум и повећавају поузданост производа.

Разматрања о материјалима и производњи

Избор материјала игра кључну улогу у перформансама ПЦБ-а. Различите подлоге нуде различите електричне и термичке особине.

Индустријска примена ПЦБ дизајна

Дизајн и распоред ПЦБ-а су неопходни у широком спектру индустрија, од којих свака има јединствене захтеве.

• Потрошачка електроника:Паметни телефони, таблети и уређаји који се могу носити
• Аутомобилски системи:Контролне јединице мотора, сензори, инфотаинмент
• Медицински уређаји:Дијагностичке машине, системи за праћење
• Индустријска аутоматизација:Роботика, ПЛЦ системи, контролне табле
• Телекомуникације:Мрежни хардвер и комуникациони системи

Дизајн компромиса и табела поређења

Дизајн ПЦБ-а често захтева балансирање перформанси, цене и могућности производње. Испод је поређење уобичајених компромиса.

Објашњен ток рада дизајна ПЦБ-а

Структурисани ток посла обезбеђује тачност и ефикасност од концепта до производње.

1. Анализа захтева и дефиниција спецификације
2. Шематски дизајн и планирање кола
3. Избор и валидација компоненти
4. Дизајн ПЦБ распореда и рутирање
5. Провера и симулација правила дизајна
6. Израда и тестирање прототипа
7. Финална производња и оптимизација

Свака фаза игра кључну улогу у обезбеђивању да коначни производ испуњава очекивања у погледу перформанси и поузданости.

Будући трендови у ПЦБ инжењерству

ПЦБ технологија наставља да се брзо развија, вођена потражњом за мањом, бржом и моћнијом електроником.

• Повећана употреба ХДИ (Хигх-Денсити Интерцоннецт) технологије
• Интеграција алата за пројектовање ПЦБ-а уз помоћ вештачке интелигенције
• Развој ултра-минијатуризованих компоненти
• Напредни материјали за управљање топлотом
• Флексибилна и носива електроника проширење

Ове иновације обликују следећу генерацију електронских уређаја у свим индустријама.

Често постављана питања

Шта је ПЦБ дизајн и распоред?

То је процес пројектовања физичког распореда електронских компоненти и усмеравања електричних конекција на плочи.

Зашто је ПЦБ распоред важан?

То директно утиче на перформансе, интегритет сигнала, термичку стабилност и укупну поузданост производа.

Који софтвер се користи за дизајн ПЦБ-а?

Уобичајени алати укључују Алтиум Десигнер, КиЦад, Еагле и ОрЦАД.

Која је разлика између једнослојног и вишеслојног ПЦБ-а?

Једнослојне плоче су једноставније и јефтиније, док вишеслојне плоче подржавају сложена кола високих перформанси.

Како дизајн ПЦБ-а може смањити трошкове производње?

Оптимизација распореда, смањење броја слојева где је то могуће и праћење производних смерница могу значајно смањити трошкове.

Закључак

Дизајн и распоред ПЦБ-а је основна дисциплина у савременом инжењерству електронике. Он одређује колико је производ ефикасан, колико дуго траје и колико је исплатива његова производња. Како технологија напредује, дизајн ПЦБ-а наставља да се развија, захтевајући дубљу интеграцију алата за симулацију, науке о материјалима и прецизног инжењерства.

Компаније које улажу у процесе дизајна ПЦБ-а високог квалитета су у бољој позицији да испоруче поуздане, иновативне и конкурентне електронске производе на глобалном тржишту.
